Electrónica Necesaria

El conocimiento necesario en Ingeniería Eléctrica para trabajar con sensores debe incluir los siguientes términos y sus cantidades:

• Voltaje $V,$ o $E,$ (Voltios).
• Corriente $I,$ (Amperios).
• Impedancia $Z,$ (Ohmios).
• Potencia $P,$ (Vatios).

Los componentes electrónicos normalmente se ínter-conectan formando un circuito. En aplicaciones con sensores se utilizan los siguientes componentes y sus cantidades:

• Resistencia (Ohmios),
  $$Z=R ,$$

• Condensadores (Faradios),
  $$Z = \frac{1}{sC},$$
  donde $s=j2\pi f,$ o componente de frecuencias en $Hz.,$ y $C,$ capacitancia.

• Otros Componentes:
  • Interruptores
  • LEDs
  • Sensores
  • Op Amps

Las ecuaciones y matemática necesarias para el trabajo con sensores están basadas en la ley de Ohm:

• Ley de Ohm:
  $$E = IZ,$$
  donde $E,$ es voltaje, $I,$ es corriente y $Z,$ impedancia.

• Ecuación del divisor de voltajes:
  $$\frac{V_o}{V_i} = \frac{Z_2}{(Z_1 + Z_2)},$$



  donde $V_o,$ es voltaje de salida y $V_i,$ es voltaje de entrada.

• Impedancia equivalente entre dos circuitos en series:
  $$Z_{eq} = Z_1 + Z_2 ,$$

• Impedancia equivalente entre dos circuitos en paralelo:
  $$Z_{eq} = \frac{Z_1 Z_2}{(Z_1 + Z_2)}$$


  $$\frac{1}{Z_{eq}} = \frac{1}{Z_1} + \frac{1}{Z_2}$$

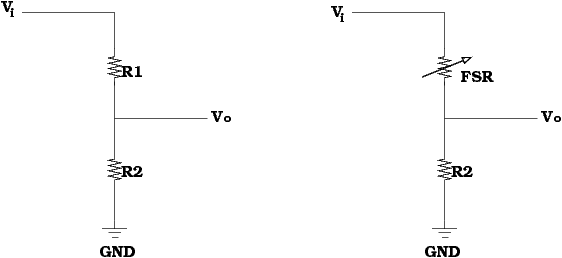

El circuito con mayor utilidad al trabajar con sensores es el divisor del voltajes que obviamente consta de una entrada y una salida de voltaje, una resistencia conectada a tierra y otra conectada a la entrada de voltaje. Ambas resistencias van hacia la salida de voltaje. En sensores con el principio de resistencia, se cambia una de las resistencias por el sensor. La figuras 36A y 36B , muestran diagramas del divisor de voltaje.



Figura No. 36B: Diagramas del divisor del voltaje
